MCK 2245

Per pilotare impianti di orologeria centralizzata e controllare a programma dispositivi di segnalazione acustica e di illuminazione, Solari ha progettato e realizzato la gamma di orologi pilota MCK, basata su un microprocessore che garantisce alta flessibilità e funzionalità di impiego.

L'MCK include le batterie necessarie a garantire l'autonomia dell'unità centrale e delle schede driver di linea anche in caso di black-out. E' inoltre possibile la sincronizzazione con segnali esterni quali RAI-MF, DCF, linee RS232/485 e linee ad impulsi mono o bipolari. In opzione è disponibile la funzionalità di emissione del segnale di sincronizzazione su rete Ethernet.

L'unità è l'ideale mezzo di sincronizzazione oraria per impianti di orologeria centralizzata in aeroporti, ferrovie, ospedali, scuole, industrie, ecc.

La struttura è modulare per soddisfare in modo razionale le esigenze impiantistiche e prestazionali. Gestisce orologi ricevitori tradizionali mediante linee ad impulsi polarizzati (monopolari o bipolari) e sincronizza apparecchiature più sofisticate mediante linea seriale. Una serie di relè permette il comando di dispositivi di segnalazione acustici, di illuminazione, ecc. Un calendario perpetuo quarzato garantisce la gestione del tempo e del cambio automatico dell'ora solare-legale.

La praticità di quest'orologio pilota e segnalatore risiede nella possibilità di programmare le apparecchiature mediante una tastiera numerica a 18 tasti e un display LCD a 2x16 caratteri, che oltre ad indicare l'ora e la data, visualizza una serie completa di messaggi di guida operatore e di diagnostica.

La versione base è dotata dei seguenti dispositivi:

• linea output di sincronizzazione R/L 24 Vcc (ogni 1"-7,5"-30"-60" programmabili)
• linea input di sincronizzazione R/L (funzione ripetitore/amplificatore)
• linea seriale RS 232/485 in input/output
• input sincronizzazione esterna con kit DCF 77
• tre batterie incorporate 24 Vcc 2 Ah per black out

I dispositivi opzionali sono:

• kit una linea output di sincronizzazione R/L (fino a un massimo di tre kit)
• kit 3 circuiti di segnalazione oraria (fino a un massimo di due kit)
• kit ricevitore DCF 77 sincronizzazione radio

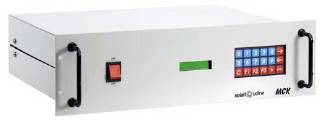

Nella versione standard le apparecchiature sono previste per il fissaggio a muro,è però disponibile anche la versione da rack 19".

La durata dell'impulso è programmabile (da 0,5 a 3 secondi) con un'ampiezza nominale di di 24 V. Il carico massimo in uscita è di 1,5A con protezione elettronica automatica contro il sovraccarico; opzionalmente sono disponibili fino a un massimo di altre tre linee di impulso con le stesse caratteristiche della linea standard.

Il pilota MCK mantiene il funzionamento anche in mancanza della tensione di rete in quanto, al suo interno, sono presenti tre batterie al piombo così suddivise:

• batteria da 12 volt per l'autonomia del MCK 2245
• due batterie da 12 volt in serie (totale 24 volt) della capacità di 2 Ah ciascuna per l'invio degli impulsi in linea

Solari fornisce una versione Ethernet, chiamata MCK 2245/ETH, che oltre alle funzionalità di tutti i modelli standard può essere utilizzata come Master o Slave in una rete Ethernet sia in ambito locale che Wan. Il modello Master può essere utilizzato per immettere in rete l'ora esatta, mentre il modello Slave preleva l'ora esatta dalla rete per sincronizzarsi e sincronizzare quindi tutta la rete di orologi ad esso collegati. Un MCK2245/ETH Master può essere utilizzato da solo, mentre uno o più orologi MCK2245/ETH Slave possono essere connessi in una rete solo se è presente almeno un MCK2245/ETH Master. Il protocollo utilizzato è l'NTP, che consente, tramite sofisticati algoritmi, di compensare i tempi di trasmissione attraverso la rete e quindi di non perdere la precisione ottenuta attraverso l'MCK vero e proprio. In caso di rete WAN vi sono alcuni parametri, tipicamente gli indirizzi dei Gateway, che vanno configurati per un corretto funzionamento.

La funzione segnalatore è costituita da alcuni relè opzionali (minimo 3 - massimo 6), ognuno pilotato da un programma di controllo indipendente.
I relè sono comandabili al minuto in un ciclo di programmazione settimanale e una validità annuale. La durata dell'impulso è specificabile fra un minimo di un secondo e un massimo di una settimana.
